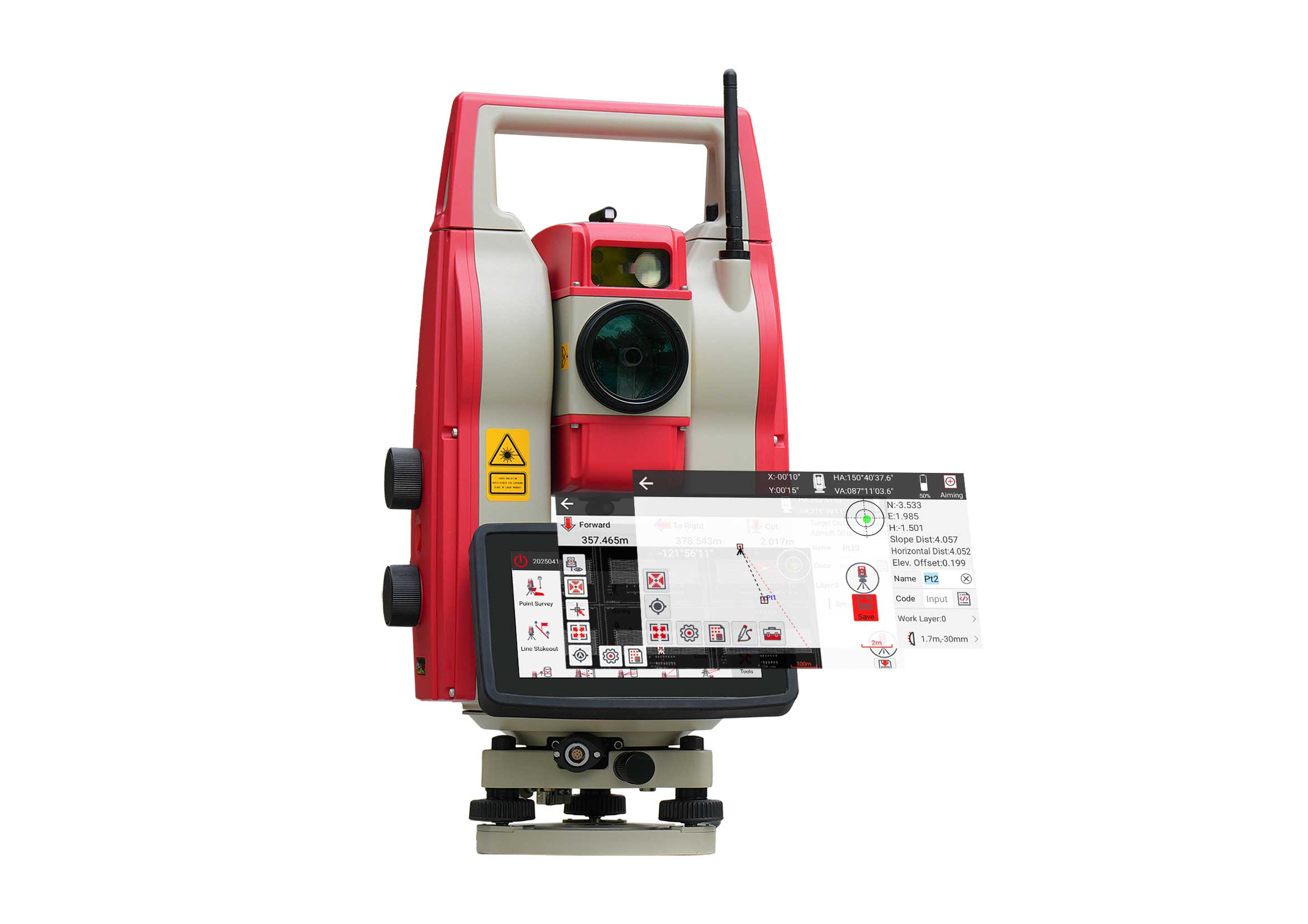

La estación total robótica ALPHA R1 ofrece un rendimiento de medición excepcional con una precisión angular de 1″ y una precisión de medición de distancia de ±(1 mm + 1 ppm). Integrada con un sistema de accionamiento motorizado de alta eficiencia y un control de programa inteligente, mejora significativamente la eficiencia operativa en tareas topográficas complejas. Su diseño modular facilita el desarrollo secundario para aplicaciones intersectoriales, ofreciendo soluciones escalables para necesidades de ingeniería personalizadas.
Como solución de topografía profesional que combina potencia, rendimiento y productividad, el ALPHA R1 utiliza tecnologías líderes en la industria de reconocimiento automático de prismas (APR) y puntería automática de precisión para permitir un bloqueo rápido del prisma y un seguimiento dinámico, optimizando así la eficiencia en términos de tiempo y costos.

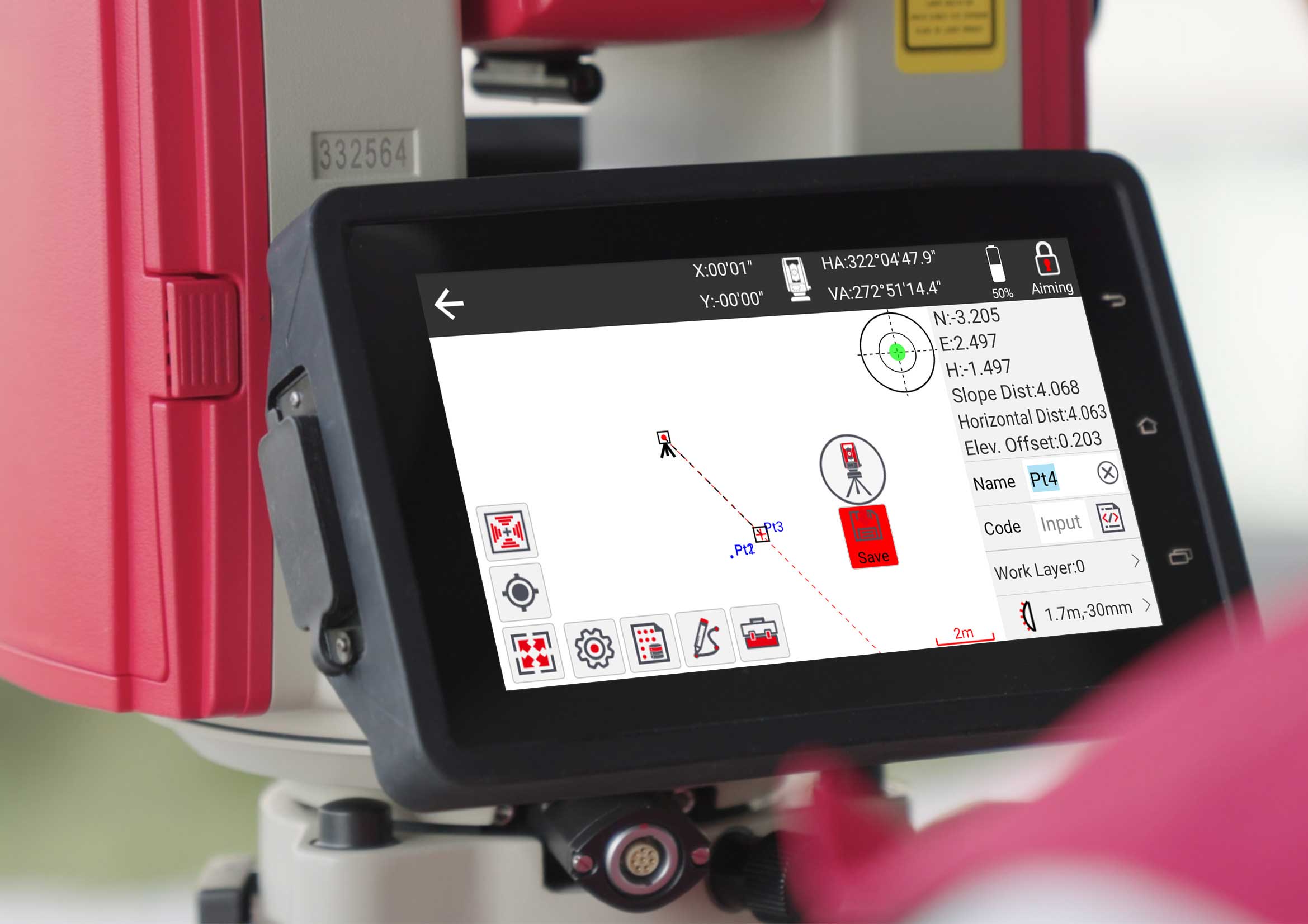

Software revolucionario integrado
Energía donde la necesitas
Desarrollado mediante la integración de algoritmos topográficos líderes en la industria con décadas de experiencia en ingeniería comprobada en campo, este software profesional de topografía establece una plataforma eficiente y confiable para la recopilación y el procesamiento de datos de campo. Diseñado con interfaces intuitivas que se adaptan a los flujos de trabajo topográficos modernos.
•Adquisición de datos de alta eficiencia
Admite recopilación continua de puntos y modos de medición rápida para cumplir con diversos requisitos de precisión.
• Cálculos COGO avanzados
Incorpora cálculos integrales de geometría de coordenadas, incluidos cálculos directos e inversos, soluciones de intersección y mediciones precisas de área y volumen.
• Integración CAD perfecta
Proporciona compatibilidad total con los formatos DWG/DXF para la conversión de datos bidireccional entre mediciones topográficas y dibujos de diseño.
•Módulo Integral de Ingeniería Vial
Admite el diseño de alineación a través de métodos de intersección y elementos, con funcionalidad de importación de datos multiformato para proyectos de ingeniería lineal y de carreteras.
Diseñada con eficiencia operativa, potente funcionalidad y confiabilidad de medición como base, esta solución ha sido ampliamente adoptada en agrimensura, estudios de ingeniería y construcción de infraestructura, y sirve como una herramienta indispensable para mejorar la productividad y precisión de la agrimensura.
Transmisión de par:
Central eléctrica para topografía de precisión
Con una excepcional velocidad de rotación de 180°/s, el ALPHA R1 ofrece Rendimiento dinámico superior gracias a su innovadora tecnología xTrak,
ofreciendo una suavidad y velocidad incomparables en su funcionamiento.
Reconocimiento automático de prismas (APR)
•Identifica y mide automáticamente prismas a distancias de hasta 1000 m
•Garantiza la adquisición precisa del objetivo sin intervención manual.
Búsqueda inteligente de prismas

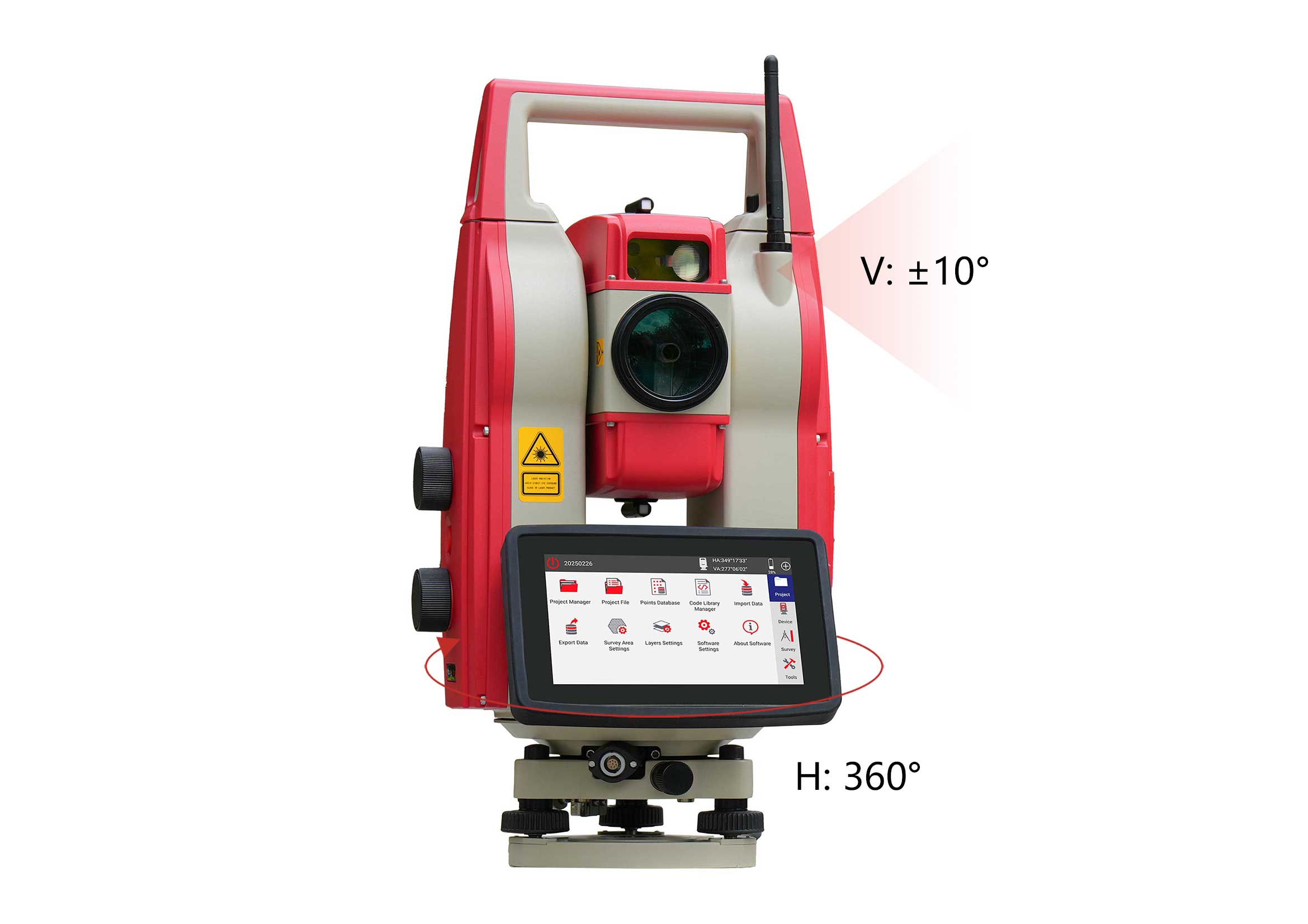

•Realiza detección de prismas de 360° en un radio de 300 m
• Reduce los pasos de medición en aproximadamente un 67 % en comparación con las estaciones totales manuales
•Mejora significativamente la eficiencia del trabajo de campo.
Seguimiento continuo de prismas
•Mantiene el bloqueo de prismas en movimiento a velocidades de hasta 20°/s
•Permite la monitorización continua de objetivos móviles.
La avanzada tecnología electroóptica del sistema combina servomotores de alta velocidad con medición angular precisa, ofreciendo un rendimiento líder en la industria para aplicaciones de medición dinámica. Esta solución integrada reduce drásticamente el tiempo de operación en campo, manteniendo al mismo tiempo una precisión topográfica de primer nivel durante todas las operaciones de seguimiento.
La nueva era de la topografía inteligente:
Precisión remota, eficiencia individual
Nuestra estación total robótica permite el control remoto inteligente mediante conectividad 4G/5G/Wi-Fi, alcanzando un alcance kilométrico para realizar mediciones precisas en entornos peligrosos o complejos sin necesidad de presencia física. El sistema es compatible con múltiples terminales, como tabletas y otros dispositivos, para una transmisión de datos fluida y una toma de decisiones en tiempo real. Con posicionamiento asistido, se fija automáticamente en los prismas y rastrea inteligentemente los puntos móviles, minimizando la intervención manual y mejorando la seguridad en aplicaciones de alto riesgo como obras de construcción y túneles.
• Para lograr la eficiencia de un solo operador, el flujo de trabajo integrado combina la configuración automática de la estación, el reconocimiento de objetivos y la recopilación de datos, lo que permite que una persona complete tareas que tradicionalmente requieren equipos completos.
Presupuesto
| ÁNGULO | Exactitud | 1” |
| Método | Codificación absoluta | |
| Sistema de detección | H: cuádruple; V: cuádruple | |
| Lectura mínima | 0,1” | |
| Diámetro del círculo | 79 mm | |
| Ángulo vertical | Cenit 0/ Horizontal 0 | |
| Unidad | 360°/400gon/6400mil | |
| DISTANCIA | Gama de prismas únicos | 3.500 metros |
| Exactitud | 1 mm + 1 ppm | |
| Rango sin prisma | 1.000 metros | |
| Exactitud | 3 mm + 2 ppm | |
Medición del tiempo - Prisma -No-P | Bien: <0,7 s; Seguimiento: <0,3 s T<600 m: 0,5-3 s; T>600 m: <10 segundos | |
| Corrección de PPM | Sensor automático | |
| TELESCÓPICO | Longitud | 164,5 mm |
| Diámetro | 45 mm (EDM: 47 mm) | |
| Aumento | 30x | |
| Imagen | Erguido | |
| Campo de visión | 1°30' | |
| Poder de resolución | 3” | |
| Enfoque mínimo | 1,5 m | |
| MOTORIZACIÓN Trak | Tipo | Motor de par |
| Velocidad máxima | 180°/s | |
| Reconocimiento automático de prismas | Rango de trabajo | 1,5-1000 m |
| Tiempo de búsqueda | 5s | |
| Búsqueda de prismas | Rango de trabajo | 1,5-300 m |
| Tiempo de búsqueda típico | <10 segundos | |
| Campo de visión | V: ±10°, H: 360° | |
| Bloqueo de prisma | Velocidad de seguimiento | 20°/s |
NIVEL | Nivel de placa | 30”/2 mm |
| Nivel circular | 8'/2 mm | |
COMPENSADOR | Sensor de inclinación | Sensor eléctrico líquido de doble eje |
| Rango | 4’ | |
| Exactitud | 1” | |
| PLOMADA LÁSER | Tipo | 635 nm, Clase II |
| Exactitud | 0,4 mm a 1,5 m de altura | |
| Lugar | 1,8 mm a 1,5 m de altura | |
GENERAL | Mostrar | LCD táctil a color de 6 pulgadas y dos lados |
| Cámara | 5 MP | |
| Luz guía | Rojo/Amarillo, 635 nm/593 nm | |
| OS | Android 9.0 | |
| Memoria interna | RAM 3 GB, ROM 32 GB | |
| UPC | MSM8953 | |
| Interfaces de E/S | RS232, USB, Micro USB, Bluetooth 4.0 | |
| WLAN | Doble banda 802.11/a/b/g/n | |
| Batería | Iones de litio, 14,4 V, 6400 mAh | |
| Duración del trabajo | 8 horas | |
| Resistente al agua y al polvo | IP65 | |
| Temperatura de funcionamiento | -20°C a +50°C | |
| Dimensión | 430 (alto) x 255 (largo) x 235 (ancho) mm | |
| Peso | 9,3 kg |
